Isolation Plan도 JSA처럼 Master를 먼저 만들고, 각 작업허가에는 그 관리감독자에게 승인받은 Master를 당겨와서 사용해요 !

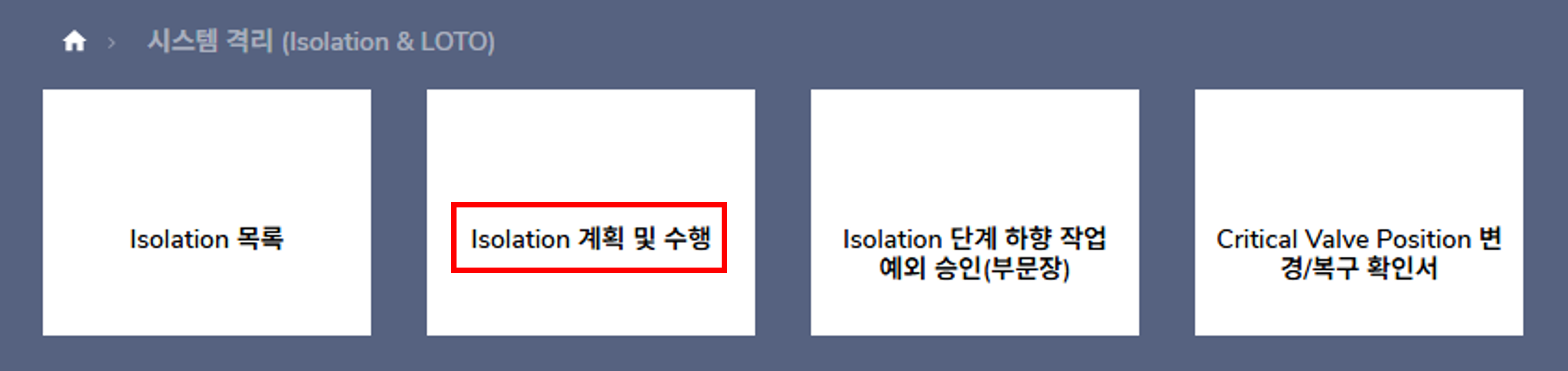

👉 새 문서 > 시스템 격리 (Isolation & LOTO) > Isolation 계획 및 수행

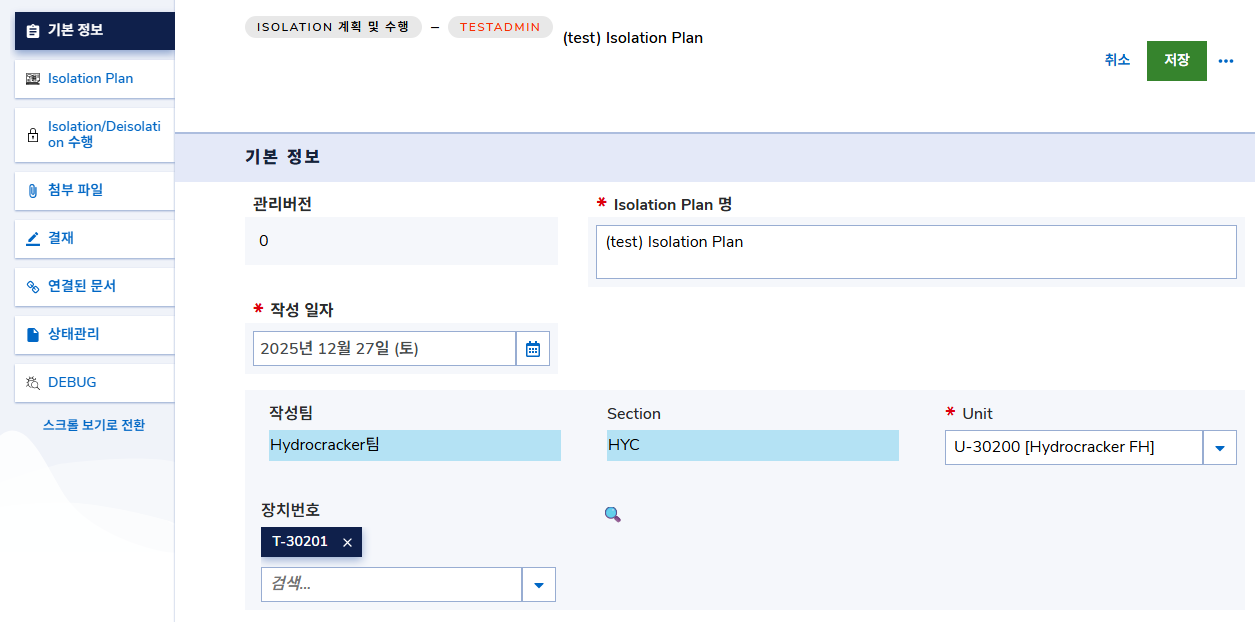

👉 Isolation 계획 및 수행 > 기본 정보 탭

💡 관련한 장치번호를 입력해 두면 나중에 찾기 편해요.

💡 25년 9월 Isolation & LOTO 절차 개정으로 Isolation 계획에 DVPF (Drain, Vent, Purge, Flush) 방법/단계, 격리 순서 등을 기입하여야 합니다.

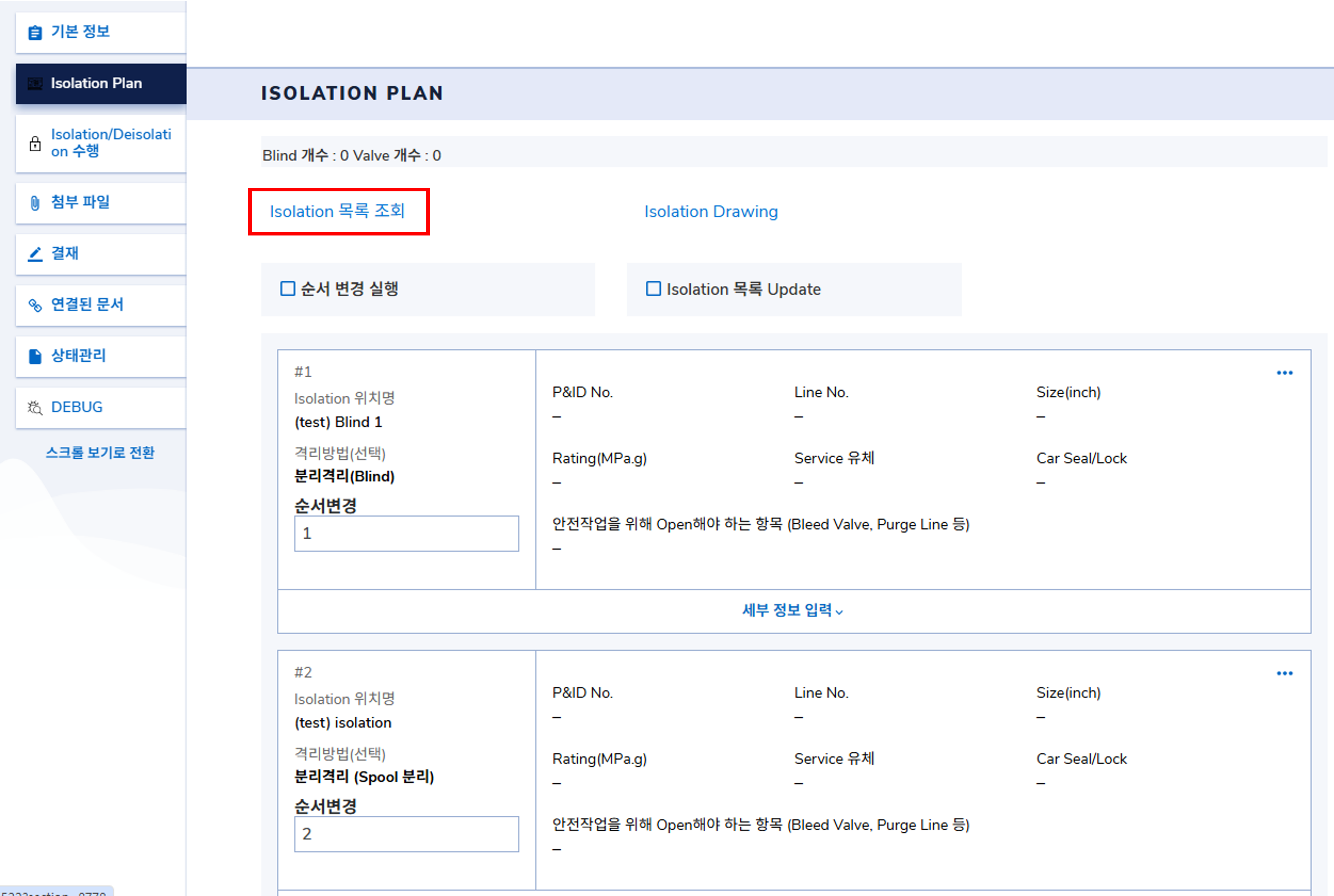

👉 Isolation Plan 탭 > Isolation 목록 조회

❗ 안전작업을 위해 Open해야 하는 항목(Bleed Valve, Purge Line 등)은 해당 체크박스에 Check해 주세요 !

💡 Isolation 목록의 순서를 변경할 수 있어요. 순서 변경에 적절한 수치를 넣어주세요. (만약 어떤 목록을 1, 2 사이에 위치시키고 싶은 경우, 순서변경에 1~2 사이의 1.5를 넣고 순서 변경 실행 체크박스 Click)

🔎 Isolation 목록 추가 방법: 매뉴얼 > Isolation & LOTO > Isolation 목록 제작

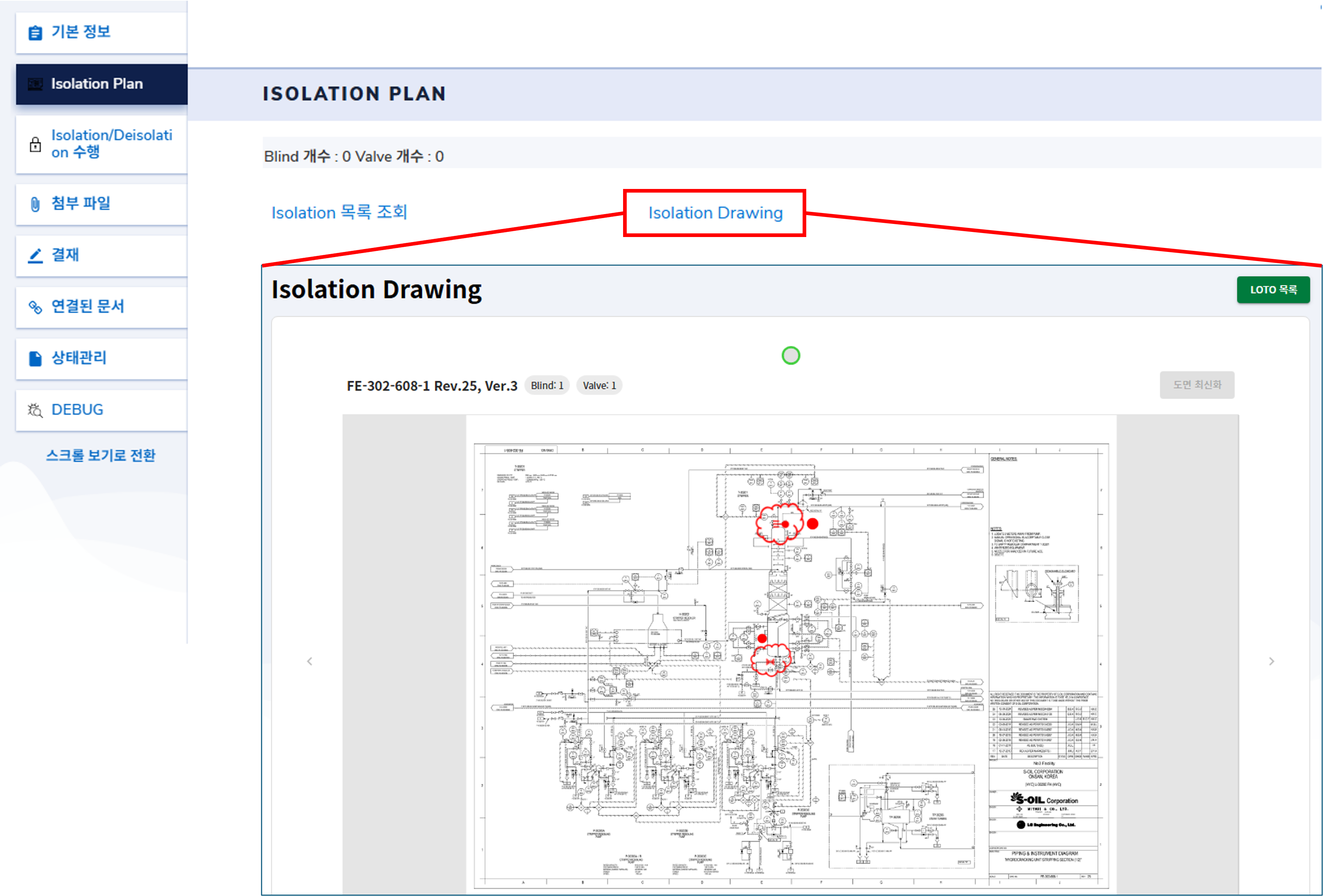

👉 Isolation Plan 탭 > Isolation Drawing > 도면 선택 > 도면에 Isolation 사항 Mark-up

💡 Smart P&ID와 연동하여 도면을 가지고 오거나, PC에 있는 도면을 업로드할 수 있어요. (Smart P&ID를 연동할 경우, Mark-up 내용은 그대로 두고 뒤의 도면만 최신화 가능해요.)

💡 Mark-up 내용 복사 (Ctrl+C) & 붙여넣기 (Ctrl+V)도 가능해요.

❗ Smart P&ID System로부터의 도면 Import는 내부망에서만 동작합니다. Import한 것을 읽기(Read)는 외부망에서도 가능

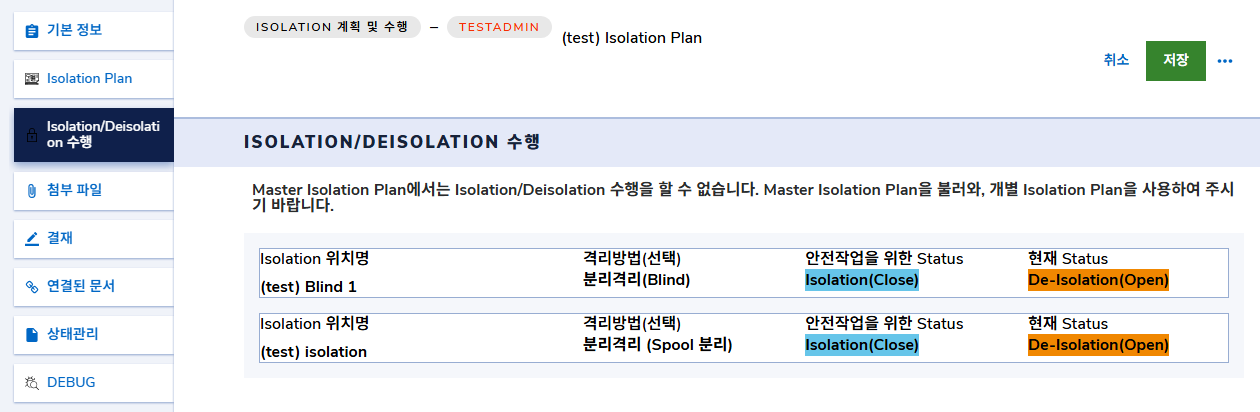

❗ Master Isolation Plan에서는 Isolation/Deisolation 수행 및 DVPF (Drain, Vent, Purge, Flush) 주의사항 확인이 불가능해요 ! 반드시 Master Isolation Plan을 불러와서, 개별 Isolation Plan을 사용하여 주시기 바랍니다.

🔎 Isolation 수행 방법: 매뉴얼 > Isolation & LOTO > Isolation/Deisolation 수행

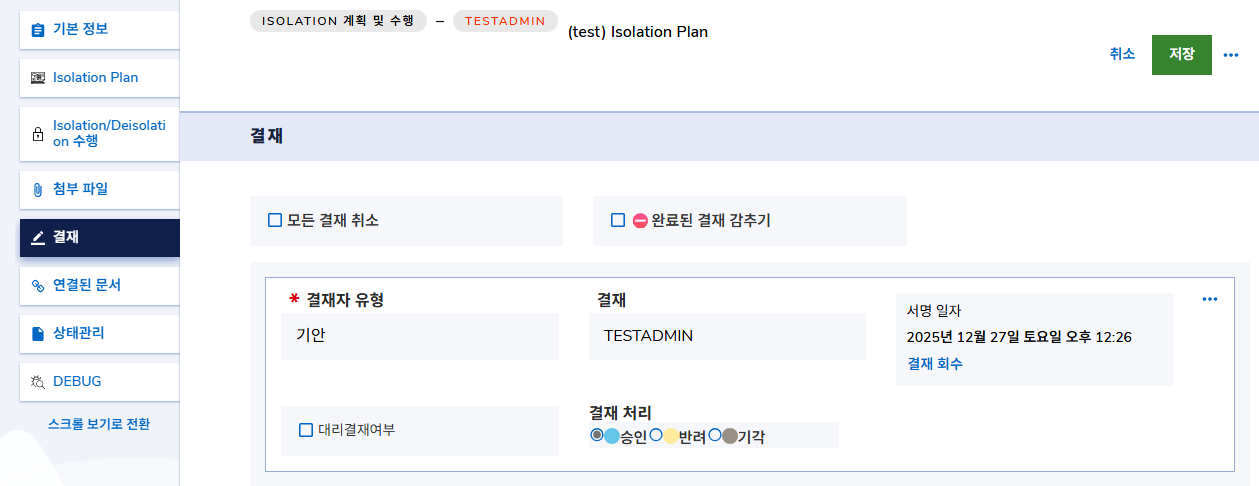

👉 결재 탭 > 관리감독자 승인

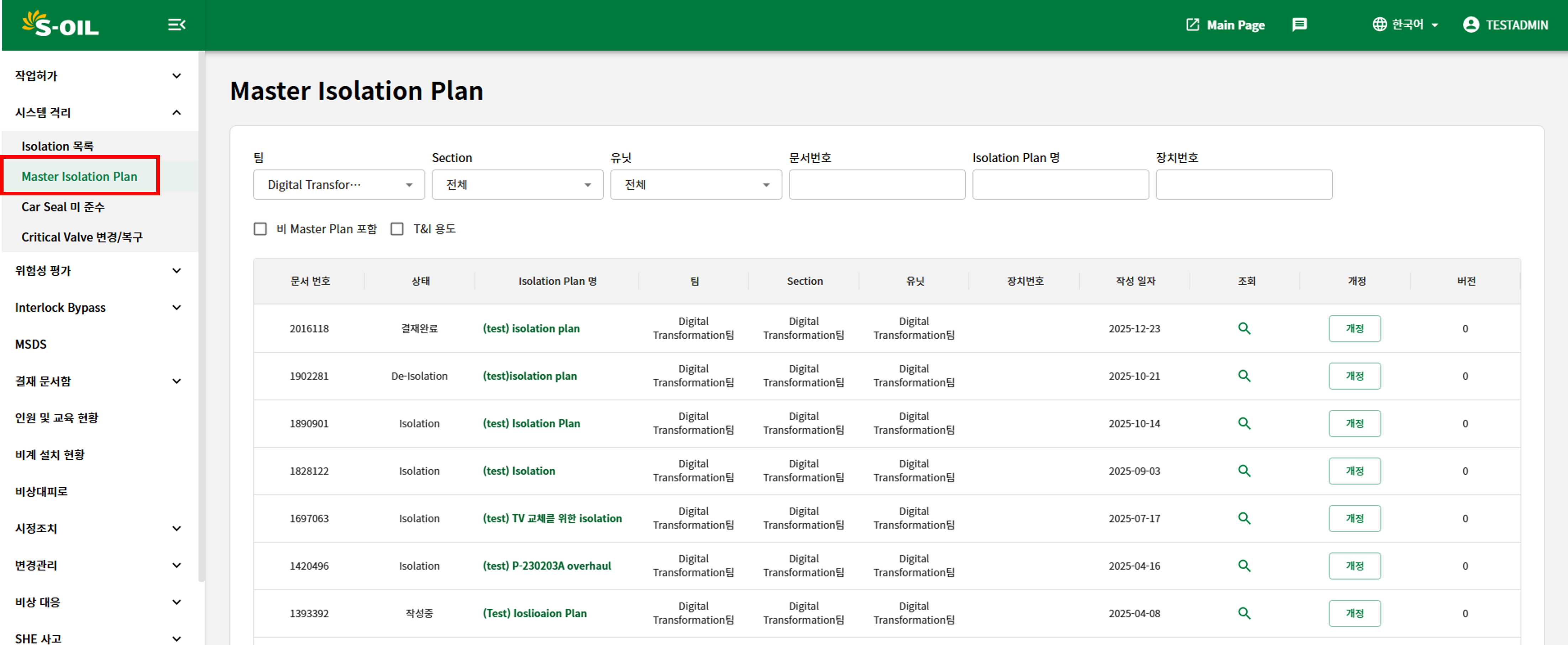

👉 PSORMS 결재/관리 > 시스템 격리 > Master Isolation Plan
